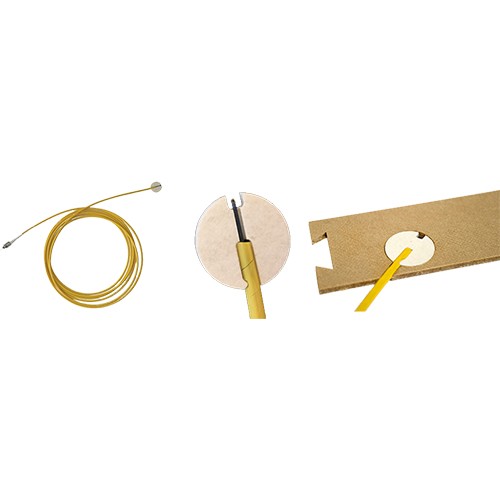

变压器光纤测温系统

产品详细介绍

　　变压器光纤测温系统厂家告诉你：光纤温度传感的检测原则

　　光纤温度传感原理的主要依据是光纤的光时域反射(OTDR:OpticalTimeDomainReflectometry)原理以及光纤的背向拉曼散射(RamanScattering)温度效应。当一个光脉冲从光纤的一端射入光纤时,这个光脉冲会沿着光纤向前传播。因光纤内壁类似镜子,故光脉在传播中的每一点都会产生反射,反射之中有一小部分的反射光,其方向正好与入射光的方向相反(亦可称为背向)。这种背向反射光的强度与光线中的反射点的温度有一定的相关关系。反射点的温度(该点的光纤的环境温度)越高,反射光的强度也越大。也就是说,背向反射光的强度可以反映出反射点的温度。利用这个现象,若能测量出背向反射光的强度,就可以计算出反射点的温度,这就是利用光纤测量温度的基本原理。

　　如用公式来表达:当频率为V0的激光入射到光纤中,它在光纤中传输的同时不断产生后向散射光波,这些后向散射光波中除有一与入射光频率V0相同的很强的中心谱线之外,在其两侧,还存着(V0-V)及(V0+V)的两条谱线。中心谱线为瑞利散射谱线,低频一侧频率为(V0-V)、波长为s的谱线称为斯托克斯线(stokes),高频一侧频率为(V0+V)、波长为a的谱线,称为反斯托克斯线(Anti-stokes)。根据拉曼散射理论,在自然拉曼散射条件下,反斯托克斯光强Ia于斯托克斯光强Is的比值R(r)为
　　R(r)=Ia/Is=(s/a)4exp(-hcV0/kT)(1)
　　式中:h普朗克常数;
　　c真空中的光速;
　　k波尔兹曼常数;
　　T******温度
