FISO变压器光纤测温系统
全世界的能源公司比以往任何时候都更努力改进对变压器等关键资产的管理。日常运行监控和寿命温度控制能有效地优化变压器负荷。通过监测变压器的真实温度,大限度地提高变压器的性能,这将防止设备过早老化,并为状态检修提供重要依据,直接增加您的投资回报。
FISO的对用户建议是采用变压器绕组热点温度光纤监测系统。采用成熟的光纤技术,该系统可以直接、实时、长期监测变压器,支持智能变电站和电力在线监测系统。
FISO绕组热点温度光纤监测系统的优势
.可靠和经济有效的热点监测解决方案;
.IEC推荐了EasyDisk传感器安装方式;
.永不漏油的光纤连接方式;
.友好的安装和操作模式;
.NortechClient客户端方便用户巡检设备并自动生成曲线;

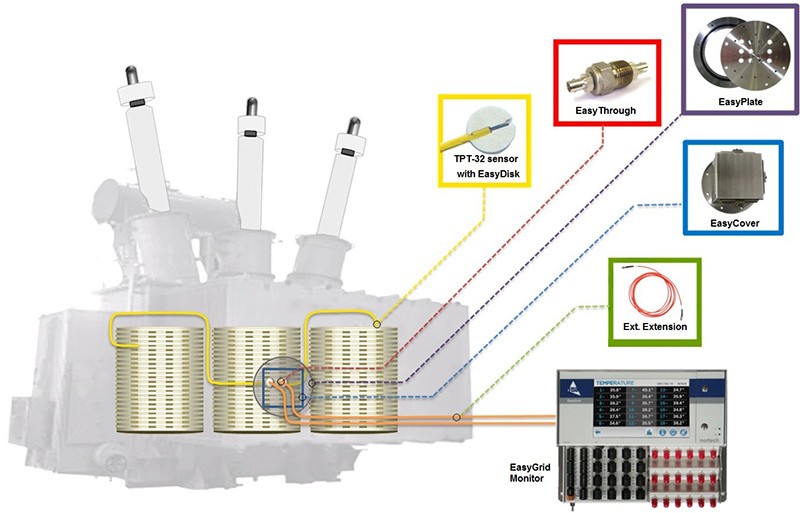

变压器光纤测温系统连接示意图
采用了EasyDisk的TPT-62型光纤传感器
.TPT-62系列光纤温度传感器采用了62.5μm芯径的光纤,是符合行业标准的OM1光纤,大大改善光学和机械可靠性,性能远优于非标准的200μm(******代)光纤传感器。
.TPT-62系列光纤温度传感器带有EasyDisk******组件,严格遵循了IEC60076-2附录E的要求,确保了安装过程中的安全、可靠和便捷。

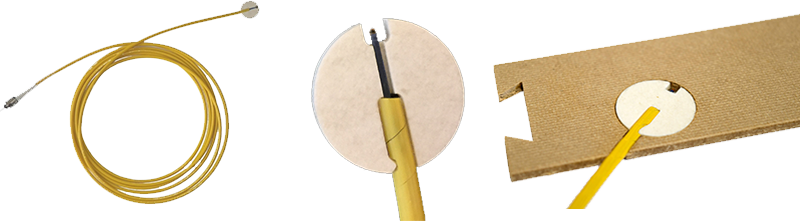

带有EasyDisk圆片的TPT-62型光纤传感器
EasyDisk的关键特点:
·FISO在产品出厂前完成对EasyDisk的安装、检测;

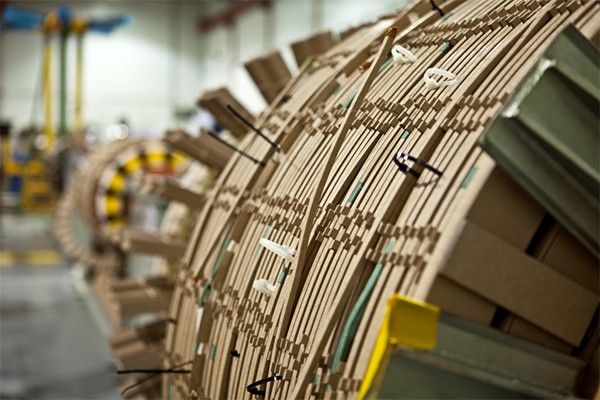

·黄色的螺旋护套缠绕锁定了EasyDisk,确保传感器不易从变压器绕组匝间绝缘垫块中拔出;
·对传感器******的全方位保护;
·快速安装、不用胶水;
·传感器的******直接布设于导线上的位置,直接接触测量,确保测量结果更准确;
·在变压器制造过程中的安全性能和机械性能更可靠;
·TPT-62和EasyDisk(Nomextm材料)组装测试结果显示完全抗电磁干扰;

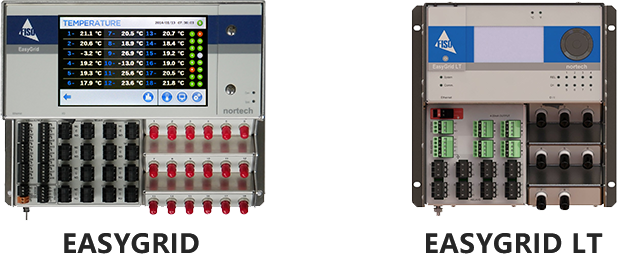

FISO提供两种的光纤信号调解器:EasyGrid是一个全功能的型号,而EasyGridLT是一个更紧凑的和极具成本效益的低通道数的型号。
EasyGrid系列信号调解器的主要特点:
.多达18个通道;
.1个系统继电器,用于系统故障安全报警;
.0,8或16个C型完全可编程继电器;
.每个通道对应1个模拟输出;
.Modbus,IEC61850,DNP3.0规约,Modbus通信协议TCP/IP,IEC60870-5-104;
.大屏幕(其中EasyGrid是彩色触摸屏);
.内部数据存储和可移动介质存储(8GB的SD卡),可带电插拔,便于数据导出;
.系统自动诊断与测量结果自动校正;
.简捷的前面板布线方式,便于现场接线;
.整体设计符合人体工程学;
GaAs(化镓)光纤温度传感器原理

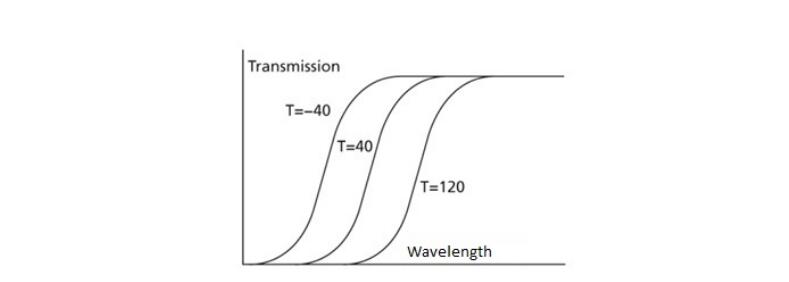

测量原理是基于GaAs(化镓)半导体对白光的吸收/透射。温度变化对GaAs这种半导体的影响是众所周知的和可预测的。随着半导体温度的变化,半导体的透射光谱(即不被吸收的光)也在变化。在任何给定的温度下,都会有一个波长从0%到99.99%的跳跃性变化。这种跳跃被称为吸收移位,而且吸收移位发生的特定波长和温度之间的关系是可预测的。

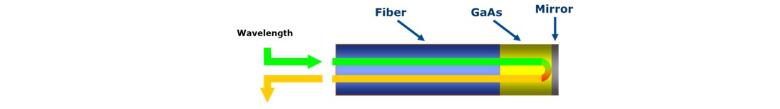

该传感器由一个微小的化镓半导体晶体连接到一个抛光的光纤的一端。
从调解器发射的白光通过光纤进入到化镓晶体中,在穿过它的过程中有部分被吸收,然后在传感器******的反射膜被反射回来。反射到调解器的光被耦合到光谱分析仪中,并对比光功率和波长。吸收转移的位置是由调解器使用FISO专有的信号分析算法确定的,且与GaAs晶体的温度相关。
此外,由于半导体不会随时间变化,所有的传感器都是可互换的,不需要对传感器进行校准或输入数据。出于同样的原因,信号调解器在出厂后在正常的操作条件下使用时,不需要重新校准。
